KJTTBH - 测量型安全光幕
KJTTBH - 测量型安全光幕

KJTTBH - 测量型安全光幕

参数与型号KJTTBH10系列KJTTBH20系列KJTTBH30系列KJTTBH40系列
光轴数16、24至1608、10至1604、6至1604、6至160
光轴距10mm20mm30mm40mm
适合小保护物体φ15mmφ25mmφ35mmφ45mm
保护幅宽光轴间距×(光路数-1)
检测范围A系列:0-3m;B系列:0-6m;C系列:0-12m;D系列:0-20m
电源电压DC24V±10%
功耗<8W
响应时间3-32ms
输出模拟量1-5VDC 或4-20mA

通讯输出RS485 MODBUS协议RTU二进制模式
辅助输出输出模式继电器无源触点输出

输出状态常开或常闭输出状态

触点容量2A/250V、30VDC
保护具有输出短路保护功能
指示灯发射器黄灯亮、电源接通

接收器红绿双色指示灯,未遮光时(绿色),遮光时(红色)
环境温度-25-+70°摄氏度(注意不可结露、结冰)
数码管显示※显示光轴遮挡位置,显示范围0-G0
耐光环境太阳光:10000Lx,白织灯:3000 Lx
环境温度-25-+70°摄氏度(注意不可结露、结冰)
环境湿度35-95%RH
抗振动频率:10-55Hz,振幅:0.75mm,在X、Y、Z各方向2小时
抗冲击加速度300m/s,在X、Y、Z各方向2小时
绝缘电阻AC1000V,50/60Hz,1分钟
介电强度DC500V,20MΩ

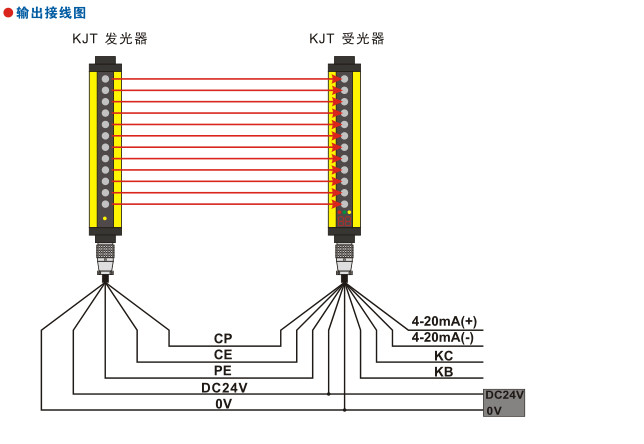

连接方式配专用连接电缆,发光器5芯,受光器9芯
壳体材料外壳:铝合金  端盖:ABS工程塑料 支架:冷轧钢板
防护结构IP65
